I. structure interne du circuit NE555 ~ ALaTEC

Le NE555 contient 23 transistors, 2 diodes et 16 résistances qui forment 4 éléments :

deux amplificateurs opérationnels de type comparateur ;

une porte logique de type inverseur ;

et une bascule SET-RESET.

1; masse (GND:ground)

2; déclenchement (TRIG trigger)

3; sortie (OUT output)

4; remise à zéro (RST reset)

5; controle tension (CNTV control voltage)

6; seuil (THD threshold)

7; décharge (DISCHG discharge)

8; +Vcc

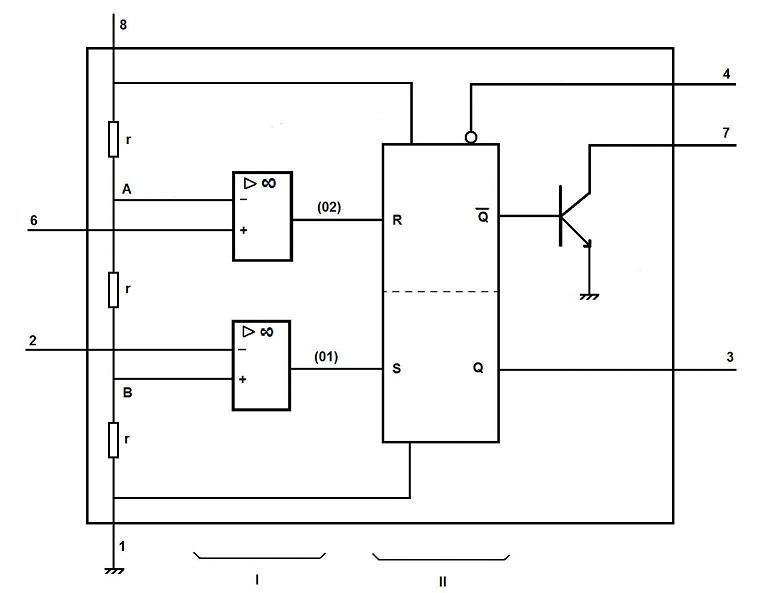

On peut décomposer ce circuit en deux sous ensembles:
- un comparateur à "fenêtre" (I)
- une bascule RS (II)

1. étude du comparateur à fenêtre

Ce montage est constitué de trois résistances montées en série, et de deux amplificateurs opérationnelles montés en comparateur.
Sachant que les trois résistances ont la même valeur:
- le potentielle du point B est de Vcc/3
- le potentielle du point A est de 2Vcc/3
Les sorties des amplificateurs opérationnels pourront avoir deux valeurs de potentielle:
- soit 0 volt ("zéro" logique)
- soit Vcc ("un" logique)
Compte tenu du fonctionnement de l'amplificateur opérationnel en comparateur, on aura:
(01) = 1 si le potentielle de la broche (2) est inférieur au potentielle en B, sinon, (01) = 0
(02) = 0 si le potentielle de la broche (6) est supérieur au potentielle en A, sinon, (02) = 0

2. étude de la bascule RS

La sortie Q de la bascule passe à 1 si une impulsion est envoyée sur l'entrée S, elle passe à 0 si une impulsion est envoyée sur l'entrée R. On peut représenter le fonctionnement de la bascule par un chronogramme:

A partir de ce chronogramme, on constate que la bascule n'évolue que si la broche (4) est à 1, si elle est à 0, la sortie donne 0 quelque soit les informations sur S et R.

Remarque: dès la mise sous tension la bascule prend automatiquement la valeur 0.

Symbole et brochage du ne555:
